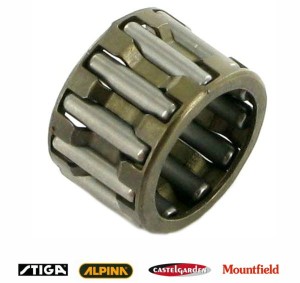

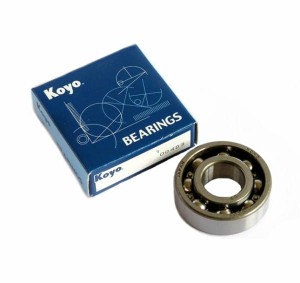

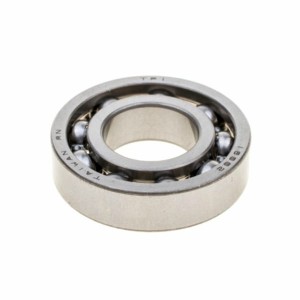

Łożyska kulkowe wału w piłach, pilarkach spalinowych.

Łożysko wału w pilarce spalinowej, osadzone jest w karterze. Umożliwia on swobodny obrót wału korbowego. Łożyska wykonuje się ze stali łożyskowej, ale również z tworzyw sztucznych, stali chromowej lub nierdzewnej. Najczęstszym powodem wymiany łożysk jest nadmierna eksploatacja, uszkodzenia mechaniczne oraz zwyczajne zużycie części.

Jak dobierać łożysko kulkowe do pilarki?

Zasada numeru oryginalnego (OEM) producenta zawsze się sprawdza. Producenci pilarek stosują własne numery produktu, nawet do łożysk znormalizowanych. Marki Husqvarna i Stihl czasami stosują w swoich pilarkach łożyska, których wymiary nie są zgodne z normą ISO 15.

Można próbować dobierać łożysko po wymiarach. W tabeli poniżej przedstawiamy symbole łożysk i określone w normie ich wymiary. Na tej podstawie można szukać łożyska po symbolu. We wszystkich naszych kartach produktowych znajdują się również wymiary łożyska.

Symbol łożyska	d [mm] średnica wewnętrzna	D [mm] średnica zewnętrzna	B [mm] wysokość	r [mm] średnica kulki
6700	10	15	3	0,1
6800		19	5	0,3
6900		22	6	0,3
6000		26	8	0,3
6200		30	9	0,6
6300		35	11	0,6
6701	12	18	4	0,2
6801		21	5	0,3
6901		24	6	0,3
16001		28	7	0,3
6001		28	8	0,3
6201		32	10	0,6
6301		37	12	1
6702	15	21	4	0,2
6802		24	5	0,3
6902		28	7	0,3
16002		32	8	0,3
6002		32	9	0,3
6202		35	11	0,6
6302		42	13	1
6703	17	23	4	0,2
6803		26	5	0,3
6903		30	7	0,3
16003		35	8	0,3
6003		35	10	0,3
6203		40	12	0,6
6302		47	14	1
6403		62	17	1,1
6704	20	27	4	0,2
6804		32	7	0,3
6904		37	9	0,3
16004		42	8	0,3
6004		42	12	0,6
6204		47	14	1
6304		52	15	1,1
6404		72	19	1,1

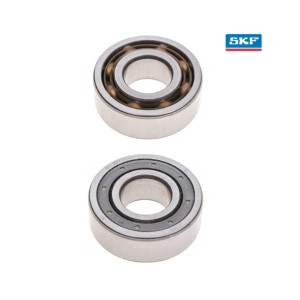

W pilarkach spalinowych, łożyska na wał najczęściej dzielimy na:

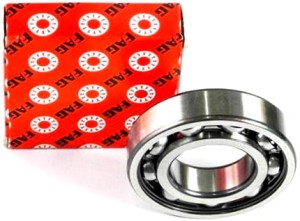

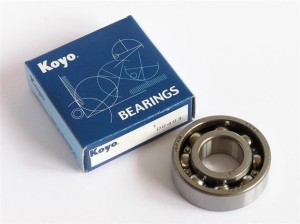

Otwarte (oznaczenie C3)
Zamknięte (oznaczenie 2RS)
Zamknięte (oznaczenie 2Z)

W tabeli poniżej przedstawiamy oznaczenie wg STN 02 4608.

Symbol	Przykładowe oznaczenie	Znaczenie
RS	6009RS	Uszczelka z jednej strony
RSR	6205RSR	Uszczelka z jednej strony przylegająca do płaskiej powierzchni pierścienia wewnętrznego
-2RSR	6212-2RSR	Uszczelki z obu stron przylegające do płaskiej powierzchni pierścienia wewnętrznego
Z	6206Z	Blaszka ochronna z jednej strony
ZN	6305ZN	Blaszka ochronna z jednej strony i rowek na pierścień osadczy w pierścieniu zewnętrznym z przeciwległej strony
-2Z	6308-2Z	Blaszki ochronne z obu stron
-2ZR	6005-2ZR	Blaszki ochronne z obu stron przylegające do płaskiej powierzchni pierścienia wewnętrznego
K	6204-2ZK	Otwór stożkowy o zbieżności 1:12
N	6407N	Rowek na pierścień osadczy w pierścieniu zewnętrznym
NR	6307NR	Rowek na pierścień osadczy w pierścieniu zewnętrznym i założony pierścień osadczy
TNH	6207TNH	Koszyk z tworzywa sztucznego, prowadzony na kulkach
TB	6210TB	Koszyk obrobiony tekstolitowy, prowadzony na pierścieniu wewnętrznym
P6	6205 P6	Klasa dokładności wyższa niż normalna
P6E	6204-2Z P6E	Wyższa klasa dokładności dla elektrycznych maszyn wirujących
P5	6203 P5	Klasa dokładności wyższa niż P6
P4	6004 P4	Klasa dokładności wyższa niż P5
C2	6213 C2	Luz promieniowy mniejszy od normalnego
C3	6305-2ZR C3	Luz promieniowy większy od normalnego
C4	6007-2RS C4	Luz promieniowy większy niż C3
C5	6302-2ZR C5	Luz promieniowy większy niż C4
C6	6315 C6	Obniżony poziom drgań
R...	6211 R10-20	Luz promieniowy poza zakresem znormalizowanym
SO	6205 SO	Stabilizacja do pracy w temperaturze do 150°C
S1	6304 S1	Stabilizacja do pracy w temperaturze do 200°C
S2	6302 C5S2	Stabilizacja do pracy w temperaturze do 250°C
S3	6310 C5S3	Stabilizacja do pracy w temperaturze do 300°C
S4	6306 C5S4	Stabilizacja do pracy w temperaturze do 350°C
S5	6309 C5S5	Stabilizacja do pracy w temperaturze do 400°C
TP	6205-2Z P6E TP	Łożyska produkowane według specjalnych warunków technicznych uzgodnionych z odbiorcą
