Szablon dźwigienki zaworu iglicowego ZAMA C1S C1T C3 RC1 RB C1 C1S C2 C2S

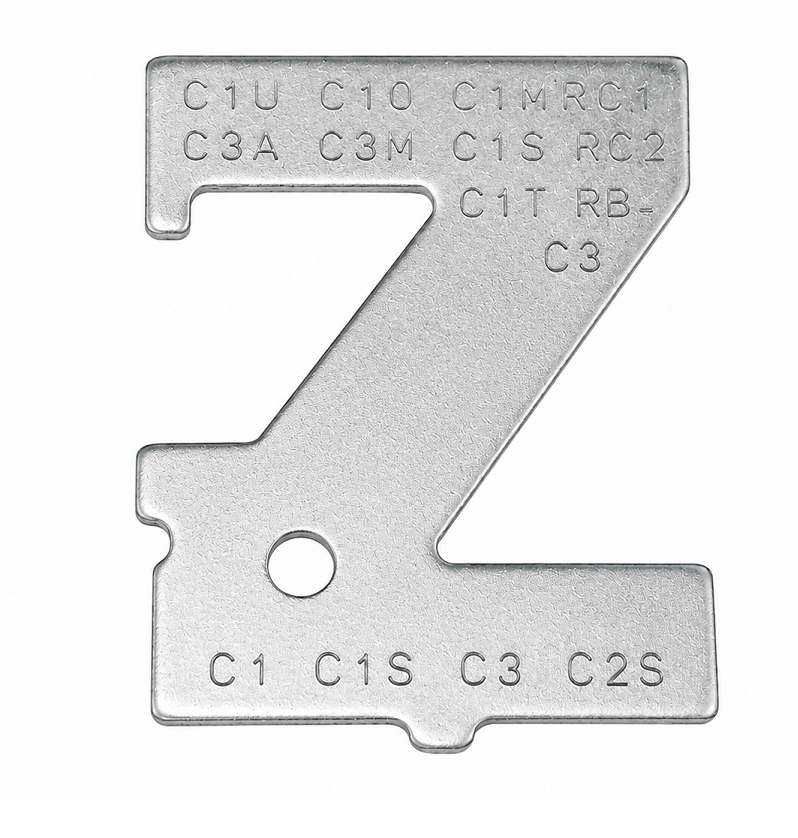

Szablon kalibracji ZT-1 do gaźników ZAMA

Profesjonalne narzędzie do ustawiania zaworu iglicowego (Metering Lever)

Szablon kalibracyjny ZT-1 służy do precyzyjnego ustawienia wysokości dźwigienki zaworu iglicowego (metering lever) w gaźnikach ZAMA.

Jest to podstawowe narzędzie wykorzystywane podczas regeneracji, napraw oraz serwisowania gaźników membranowych.

Pasuje do gaźników ZAMA serii:

C1U, C1Q, C1M, C3A, C3M, C1S, C1T, C3, RC1, RC2, RB, C1, C2, C2S

Zastosowanie

Szablon umożliwia szybkie i dokładne ustawienie wysokości dźwigienki zaworu iglicowego po wymianie membran, iglicy, sprężynki lub podczas kompletnej regeneracji gaźnika.

Prawidłowe ustawienie dźwigienki ma bezpośredni wpływ na ilość paliwa dostarczanego do silnika oraz jego prawidłową pracę.

Jak używać szablonu ZT-1?

1.Zdejmij pokrywę membrany dozującej.

2.Przyłóż szablon ZT-1 do powierzchni korpusu gaźnika.

3.Wybierz wycięcie odpowiadające serii gaźnika (np. C1, C1S, C2, C3A, C3M itd.).

4.Sprawdź wysokość końcówki dźwigienki.

5.W razie potrzeby delikatnie wyreguluj dźwigienkę:

?jeśli znajduje się zbyt wysoko – ostrożnie dognij ją w dół,

?jeśli znajduje się zbyt nisko – delikatnie unieś ją do góry.

6.Powtarzaj regulację do momentu uzyskania prawidłowej wysokości zgodnej z szablonem.

Dlaczego prawidłowa regulacja jest tak ważna?

Nieprawidłowe ustawienie dźwigienki zaworu iglicowego powoduje problemy z pracą silnika.

Dźwigienka ustawiona zbyt wysoko:

✔ gaźnik przelewa paliwo,

✔ silnik zalewa świecę,

✔ nadmiernie dymi,

✔ utrudniony rozruch.

Dźwigienka ustawiona zbyt nisko:

✔ zbyt uboga mieszanka paliwowo-powietrzna,

✔ trudności z uruchomieniem,

✔ gaśnięcie podczas dodawania gazu,

✔ spadek mocy silnika.

Zastosowanie

Szablon ZT-1 znajduje zastosowanie podczas serwisowania gaźników montowanych m.in. w:

•pilarkach,

•wykaszarkach,

•podkaszarkach,

•nożycach do żywopłotu,

•dmuchawach,

•opryskiwaczach,

•przecinarkach,

•innych urządzeniach wyposażonych w gaźniki ZAMA.

Zalety

✔ szybka i precyzyjna regulacja wysokości zaworu iglicowego,

✔ ułatwia profesjonalną regenerację gaźników,

✔ eliminuje błędy podczas ustawiania dźwigienki,

✔ niezbędne wyposażenie każdego serwisu oraz mechanika,

✔ odpowiedni zarówno do zastosowań profesjonalnych, jak i amatorskich.

Szablon ZT-1 to proste, ale niezwykle przydatne narzędzie, które pozwala ustawić gaźnik zgodnie ze specyfikacją producenta i przywrócić jego prawidłową pracę po regeneracji.

NR CZĘŚCI ORYGINALNEJ:

ZT-1
