Czym jest tabliczka znamionowa? - Najważniejsze informacje o urządzeniu.
Tabliczka znamionowa to podstawowy element każdej maszyny ogrodniczej. Jest to trwale przymocowana do urządzenia tabliczka, która zawiera krótki opis i/lub podstawowe informacje takie jak: Nazwa, model, producent, rok produkcji, numer seryjny, podstawowe parametry czy nawet certyfikat bezpieczeństwa.
Producenci bardzo często zmieniają formy tabliczek znamionowych – niekiedy zdarza się, że zamiast metalowej tabliczki, nasze urządzenie będzie posiadać naklejkę. W przypadku silników, najczęstszą formą informacji są: Wybite numery na pokrywie rozrusznika, bądź wygrawerowane podstawowe informacje za pomocą elektropisu.
Gdzie jest tabliczka znamionowa w kosiarce?
Producenci często korzystają ze swoich ustalonych konstrukcji urządzeń. Tabliczka urządzenia może znajdować się w innych miejscach, w zależności od marki maszyny, a nawet samego modelu. Niemniej, bardzo często zdarza się, że można ujednolicić i zawęzić obszar poszukiwania oznaczeń kosiarki. W kosiarkach, tabliczka znamionowa występuje najczęściej za silnikiem, w okolicy tylnych kół. Same tabliczki znamionowe również różnią się wyglądem w zależności od producenta – oznaczenia Husqvarny będą się różnić od numerów Stigi.
Z racji na nasze doświadczenie oraz wiedzę nt. wszelkiej maści maszyn ogrodniczych, staramy się cały czas poszerzać naszą bazę wiedzy. Poniżej opisujemy wskazówki, które pomogą w poszukiwaniu podstawowych oznaczeń kosiarek.

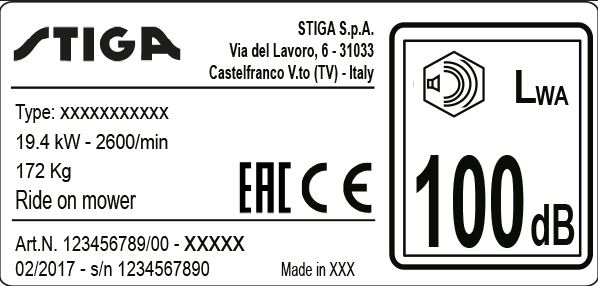

Kosiarka Stiga, Alpina, CastelGarden, GGP
Tabliczka znamionowa powinna znajdować się za silnikiem, w okolicach kosza. Warto szukać jej w okolicach tylnych kółek, czasami na boku kosiska, bliżej tyłu maszyny. Najważniejsze oznaczenie to numer artykułu ( Art.N ) z tabliczki znamionowej. Jest zapisany w postaci 12 znaków. Drugą kluczową informacją jest rocznik sprzętu, najczęściej jest widoczny w lewym dolnym rogu tabliczki znamionowej.

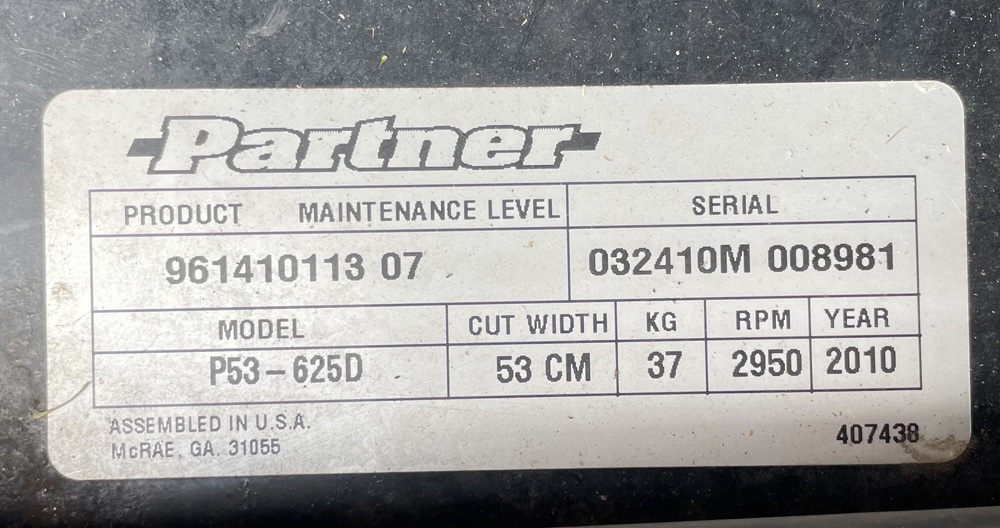

Kosiarka Husqvarna, McCulloch, Partner, Yardman
Tabliczka znamionowa powinna znajdować się za silnikiem w okolicach kosza. Warto szukać jej w okolicach tylnych kółek, czasami na boku kosiska, bliżej tyłu maszyny. W większości przypadków, na tabliczce znamionowej zawarty jest numer produktu. Jest to najważniejsze oznaczenie, niezbędne do znalezienia odpowiedniego schematu części zamiennych. Zdarza się, iż numer podany jest z myślnikiem przed ostatnimi dwoma cyframi. Poza numerem produktu, na tabliczce znajduje się również model sprzętu oraz rocznik produkcji.

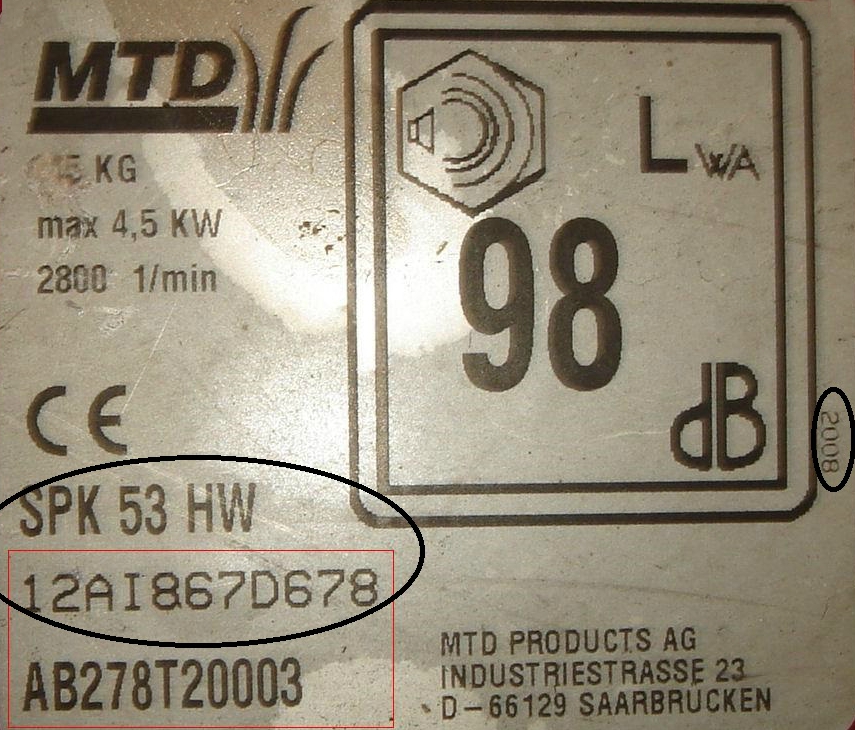

Kosiarka MTD, CubCadet, GutBrod
sprzętu. Tabliczka znamionowa powinna znajdować się za silnikiem w okolicach kosza. Warto szukać jej w okolicach tylnych kółek, czasami na boku kosiska, bliżej tyłu maszyny. Najważniejszym oznaczeniem na tabliczce jest numer seryjny oraz rocznik. Oznaczenie seryjne ma 11 znaków i jest wysoko prawdopodobne, że zaczyna się od '13'.

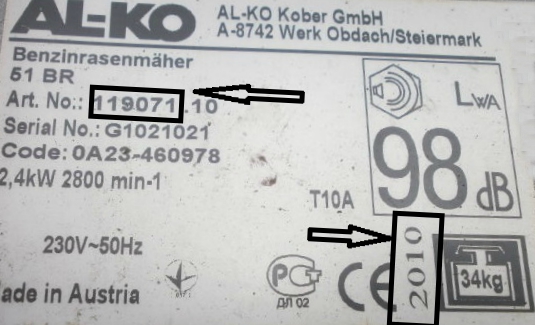

Kosiarka AL-KO, SOLO
Tabliczka znamionowa powinna być umieszczona za silnikiem, w okolicach kosza na trawę. Warto szukać jej w okolicach tylnych kółek, czasami na boku kosiska, bliżej tyłu maszyny. Aby znaleźć odpowiedni schemat musimy znać rocznik sprzętu oraz 6-cyfrowy numer artykułu ( na tabliczce Art.nr ).

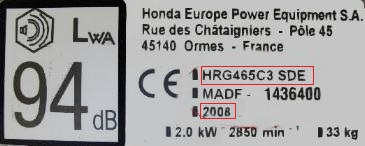

Kosiarka Honda
Tabliczka znamionowa w kosiarce marki Honda powinna znajdować się za silnikiem w okolicach kosza. Warto szukać jej w okolicach tylnych kółek, czasami na boku kosiska, bliżej tyłu maszyny.
Gdzie jest tabliczka znamionowa w traktorku?
Producenci traktorków bardzo często umieszczają tabliczki znamionowe w podobnych do siebie miejscach, niemniej, potrafią się od siebie różnić w zależności od konstrukcji maszyny. Najczęstszym miejscem występowania tabliczki znamionowej w traktorku to miejsce pod fotelem operatora, w okolicach łydek. Same tabliczki znamionowe również różnią się wyglądem w zależności od producenta – oznaczenia AL-KO będą się różnić od numerów MTD.
Z racji na nasze doświadczenie oraz wiedzę nt. wszelkiej maści maszyn ogrodniczych, staramy się cały czas poszerzać naszą bazę wiedzy. Poniżej opisujemy wskazówki, które pomogą w poszukiwaniu podstawowych oznaczeń traktorka.

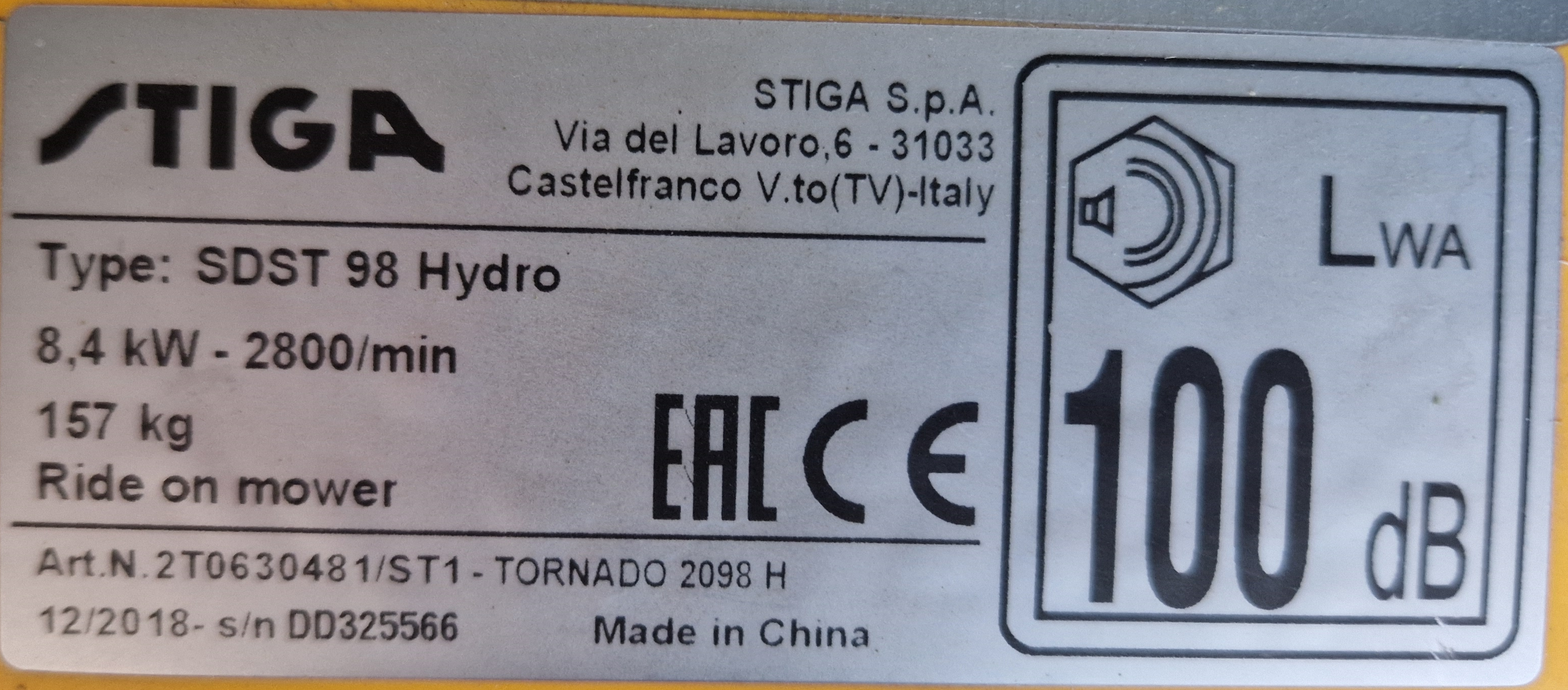

Traktorek Stiga, Alpina, CastelGarden, GGP
W traktorach Stiga tabliczka najczęściej występuje w postaci naklejki i znajduje się pod siedziskiem operatora, za nim lub w okolicy miejsca na nogi operatora, siedząc na traktorku, za łydkami. Najważniejsze oznaczenie to numer artykułu ( Art.N ) z tabliczki znamionowej. Jest zapisany w postaci 12 znaków. Drugą kluczową informacją jest rocznik sprzętu, najczęściej jest widoczny w lewym dolnym rogu tabliczki znamionowej.

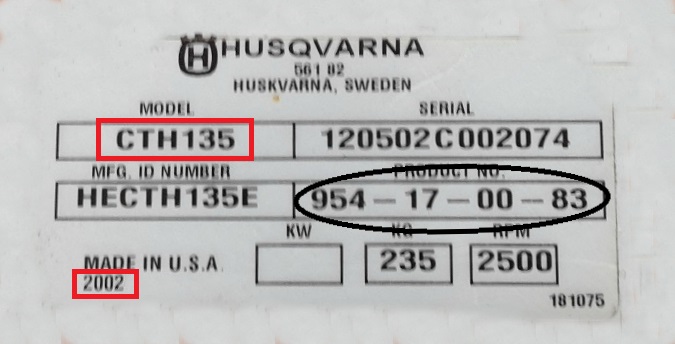

Traktorek Husqvarna, McCulloch, Partner, Yardman
W traktorach Husqvarna tabliczka najczęściej występuje w postaci naklejki i znajduje się pod siedziskiem operatora, za nim lub w okolicy miejsca na nogi operatora, siedząc na traktorku, za łydkami. W większości przypadków, na tabliczce znamionowej zawarty jest numer produktu. Jest to najważniejsze oznaczenie, niezbędne do znalezienia odpowiedniego schematu części zamiennych. Zdarza się, iż numer podany jest z myślnikiem przed ostatnimi dwoma cyframi. Poza numerem produktu, na tabliczce znajduje się również model sprzętu oraz rocznik produkcji.

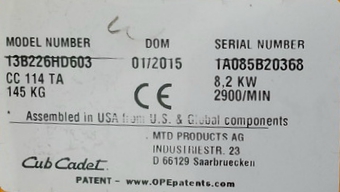

Traktorek MTD, CubCadet, GutBrod
W traktorach MTD tabliczka najczęściej występuje w postaci naklejki i znajduje się pod siedziskiem operatora, za nim lub w okolicy miejsca na nogi operatora, siedząc na traktorku, za łydkami. Najważniejszym oznaczeniem na tabliczce jest numer seryjny oraz rocznik. Oznaczenie seryjne ma 11 znaków i jest wysoko prawdopodobne, że zaczyna się od '13'.

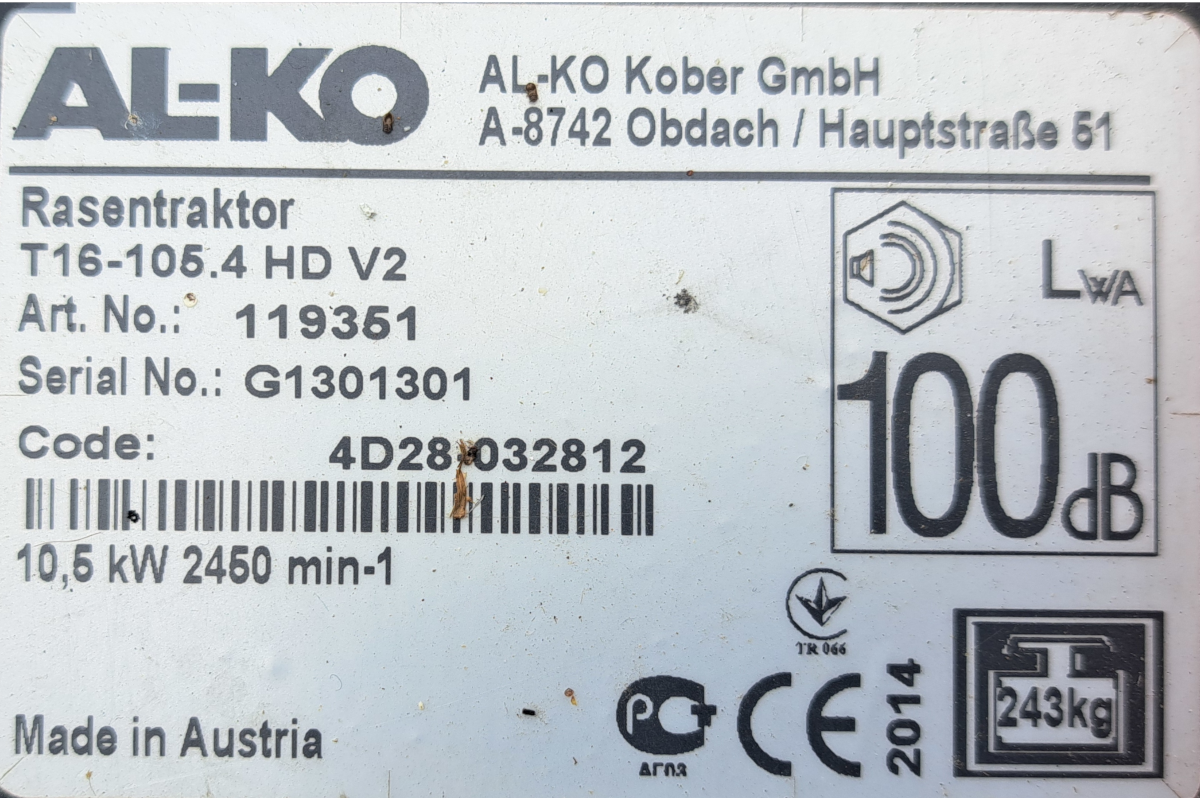

Traktorek AL-KO, SOLO
Tabliczka znamionowa w kosiarce ogrodowej AL-KO powinna być umieszczona za silnikiem, w okolicach kosza na trawę. Warto szukać jej w okolicach tylnych kółek, czasami na boku kosiska, bliżej tyłu maszyny. Aby znaleźć odpowiedni schemat musimy znać rocznik sprzętu oraz 6-cyfrowy numer artykułu ( na tabliczce Art.nr ).

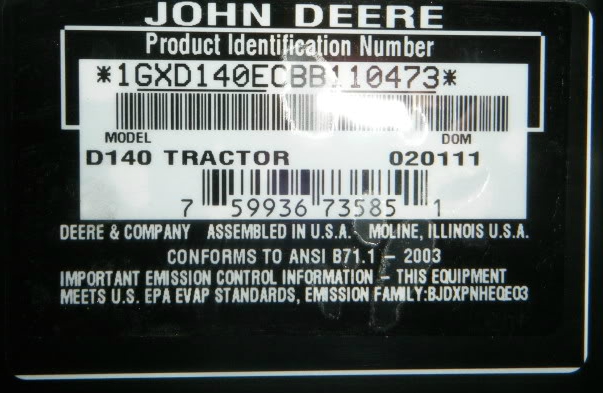

Traktorek John Deere
W traktorach tabliczka najczęściej występuje w postaci naklejki i znajduje się pod siedziskiem operatora, za nim lub w okolicy miejsca na nogi operatora, siedząc na traktorku, za łydkami. Pożądanym numerem na tabliczce znamionowej jest numer seryjny maszyny.
Traktorek Honda
W traktorach Honda tabliczka najczęściej występuje w postaci naklejki i znajduje się pod siedziskiem operatora, za nim lub w okolicy miejsca na nogi operatora, siedząc na traktorku, za łydkami. Warto szukać jej w okolicach tylnych kółek, czasami na boku kosiska, bliżej tyłu maszyny.
Tabliczka znamionowa silnika – gdzie znajdę oznaczenia i numery silnika?
Silnik, z racji na swoje mniejsze gabaryty, niż cała maszyna ogrodnicza, zazwyczaj nie posiada pełnej tabliczki znamionowej, lecz same wybite/wygrawerowane numery, bądź oznaczenia motoru. Producenci silników stosują różne konstrukcje swoich motorów, przez co oznaczenia producenckie oprócz wyglądu mogą różnić się swoim miejscem występowania. Należy pamiętać, że sama naklejka z modelem silnika to za mało i bardzo ciężko jest znaleźć odpowiedni katalog części po szczątkowym oznaczeniu. Poniżej przedstawiamy podstawowe informacje nawigujące, gdzie szukać oznaczeń/numerów silnika.

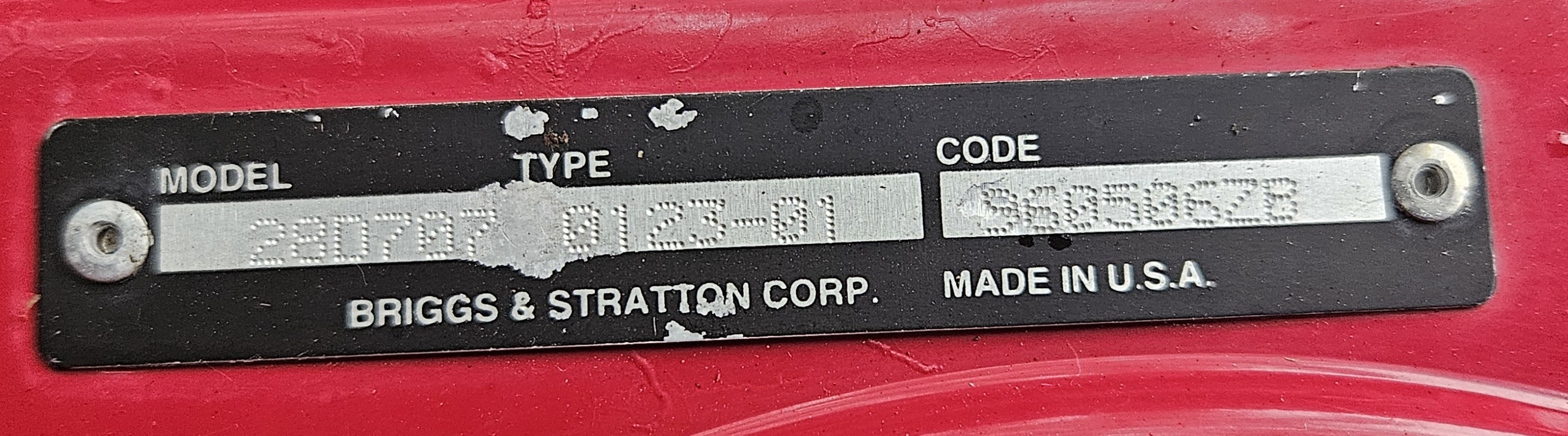

Silnik Briggs&Stratton
Numery silników w 99% wybite są na jego boku lub na pokrywie rozrusznika (jeżeli jest metalowa). Czasem zdarza się, że jest on napisany na naklejce. Numery silników Briggs & Stratton składają się z 3 członów: MODEL, TYPE oraz CODE.
Przykład: Nr silnika : 28N707-0321-B1-0213010
28N707 – MODEL
0321-B1 – TYPE
0213010 – CODE

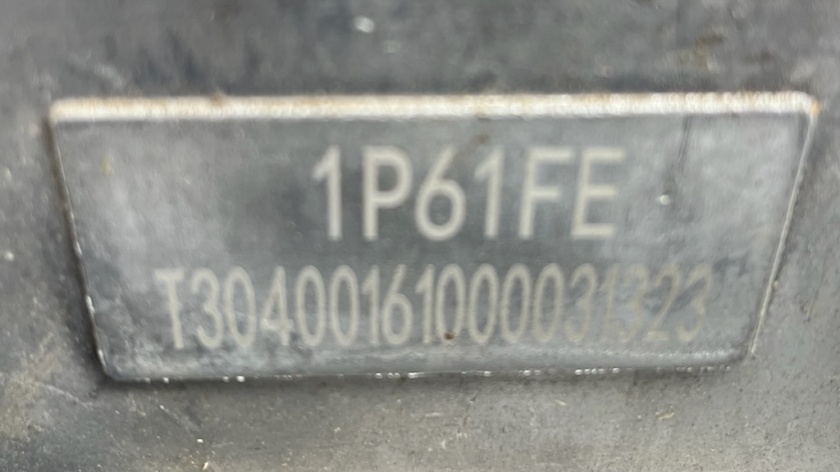

Silnik Loncin
Oznaczenia powinny być wybite na bloku lub na pokrywie rozrusznika jeżeli jest metalowa. W silnikach marki Loncin numer silnika zdecydowanie częściej jest wybity na bloku silnika.

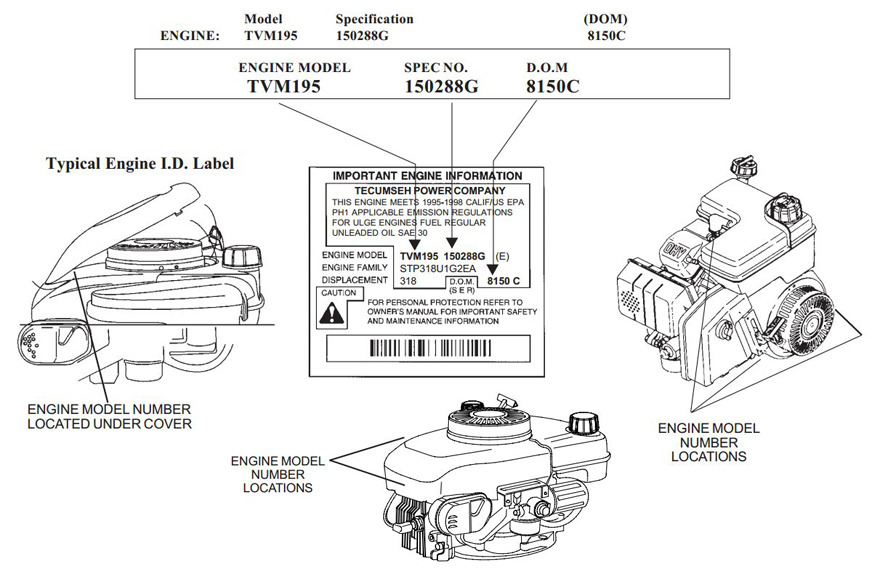

Silnik Tecumseh
Numery silnika powinny być wybite na bloku lub na pokrywie rozrusznika jeżeli jest ona metalowa. Jeśli chodzi o silnik marki Tecumseh, najważniejszy jest ENGINE MODEL oraz SPEC NO. oba te oznaczenia znajdują się na naklejonej tabliczce.

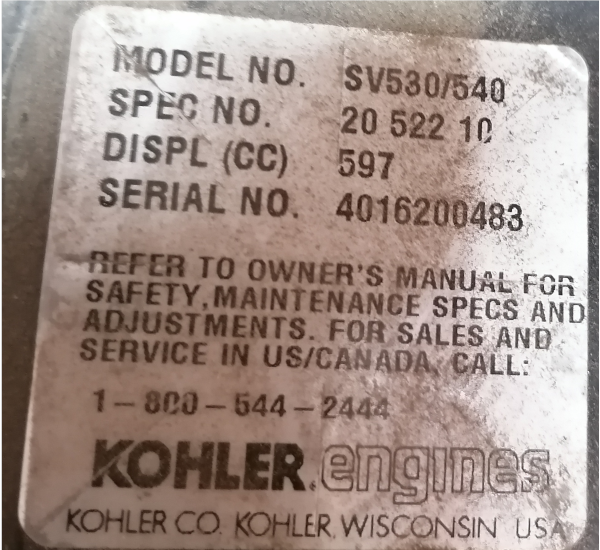

Silnik Kohler
W silnikach marki Kohler tabliczka znamionowa powinna znajdować się na bloku silnika. Są na niej 2 kluczowe informacje:
MODEL NO. Np. CV15S, zawsze w postaci 5 znaków
oraz
SPEC NO. Np. 41562, zawsze w postaci 5 cyfr
Silnik Kawasaki:
Oznaczenia silnika Kawasaki powinny być wybite na bloku lub na pokrywie rozrusznika jeżeli jest metalowa. Jeśli chodzi o silnik marki Kawasaki to najważniejsze jest, aby podać model silnika wraz z drugim czteroznakowym członem np. 'TJ035E-AS50'.
Tabliczka znamionowa agregatu tnącego, kosiska – gdzie jej szukać?
Stiga, w przypadku swoich traktorków z przednim kosiskiem, traktuje agregat tnący jako osobne urządzenie. Takie kosisko posiada swoją tabliczkę znamionową, przez co katalog samego urządzenia nie będzie w stanie przekazać nam pełnych informacji na temat, np. noży, bądź paska napędu kosiska. Taka sytuacja występuje np. w przypadku Stiga Park oraz Stiga Villa.

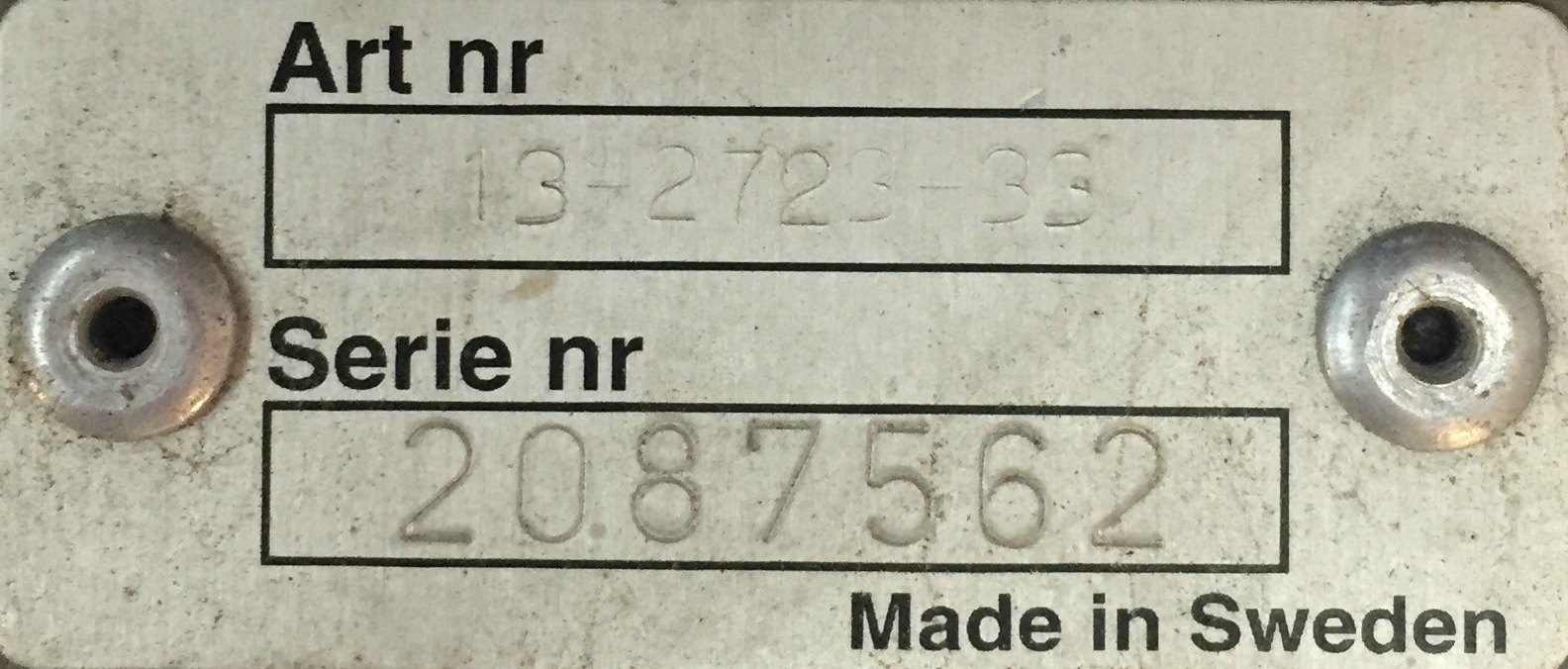

Tabliczka znamionowa agregatu tnącego powinna znajdować się na decku kosiska. Najczęściej jest ona w postaci naklejki. Dana naklejka powinna zawierać oznaczenie „Art.N” w postaci 12 znaków, bądź w formacie: „12-1234-12” (przykładowe cyfry). Niestety, z racji na swoje miejsce, naklejka na kosisku może zostać wytarta, bądź zerwana w trakcie pracy.
Jeżeli posiadasz problem ze znalezieniem tabliczki znamionowej, serdecznie zapraszamy do kontaktu!
